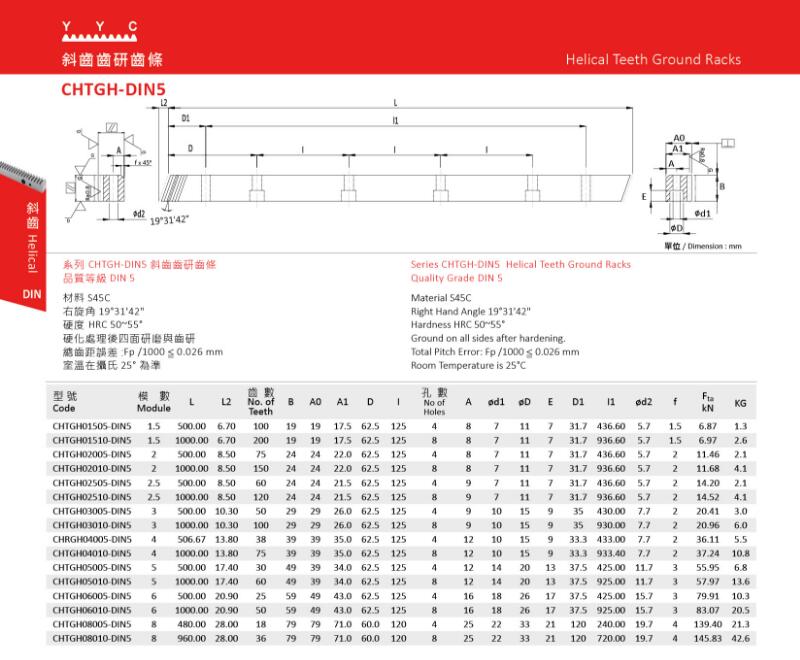

品質等級 DIN 5

系列 CHTGH-DIN5 斜齒齒研齒條

材料 S45C

右旋角 19°31'42"

硬度 HRC 50~55°

硬化處理後四面研磨與齒研

總齒距誤差:Fp /1000 ≦ 0.026 mm

室溫在攝氏25° 為準

型號與規格：

CHTGH02010-DIN5 24*24*1000L*M2

CHTGH03010-DIN5 29*29*1000L*M3

CHTGH04010-DIN5 39*39*1000L*M4

CHTGH05010-DIN5 49*39*1000L*M5[/h3]
