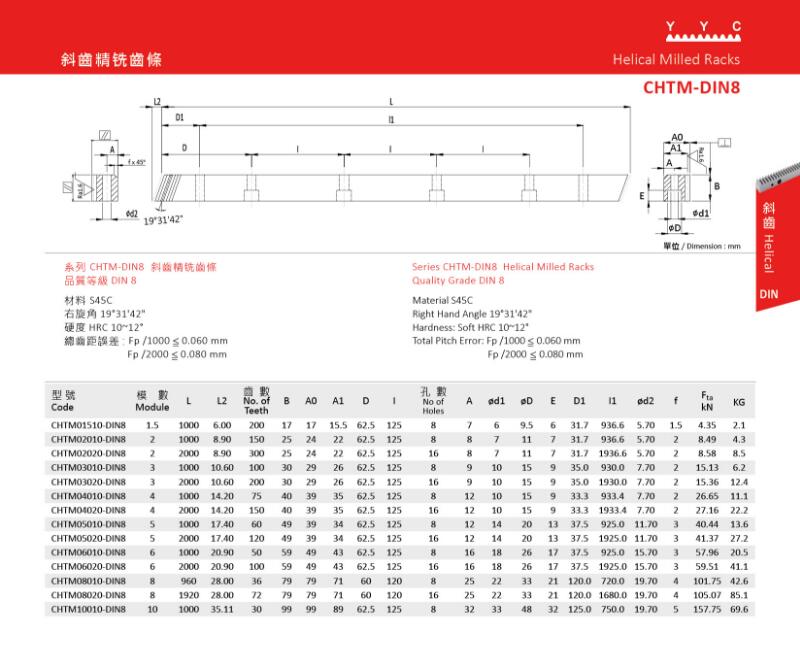

品質等級 DIN 8

系列 CHTM-DIN8 斜齒精铣齒條

材料 S45C

右旋角 19°31'42"

硬度 HRC 10~12°

總齒距誤差:

Fp /1000 ≦ 0.060 mm

Fp /2000 ≦ 0.080 mm

型號與規格：

CHTM01510-DIN8 17*17*1000L*M1.5

CHTM02010-DIN8 25*24*1000L*M2

CHTM02020-DIN8 25*24*2000L*M2

CHTM03010-DIN8 30*29*1000L*M3

CHTM03020-DIN8 30*29*2000L*M3

CHTM04010-DIN8 40*39*1000L*M4

CHTM04020-DIN8 40*39*2000L*M4

CHTM05010-DIN8 49*39*1000L*M5

CHTM05020-DIN8 49*39*2000L*M5

CHTM06010-DIN8 59*49*1000L*M6

CHTM06020-DIN8 59*49*2000L*M6

CHTM08010-DIN8 79*79*1000L*M8

CHTM08020-DIN8 79*79*2000L*M8

CHTM10010-DIN8 99*99*1000L*M10[/h3]
