CHTGH-DIN6 斜齒齒研齒條
发布时间:2019-04-01 18:56

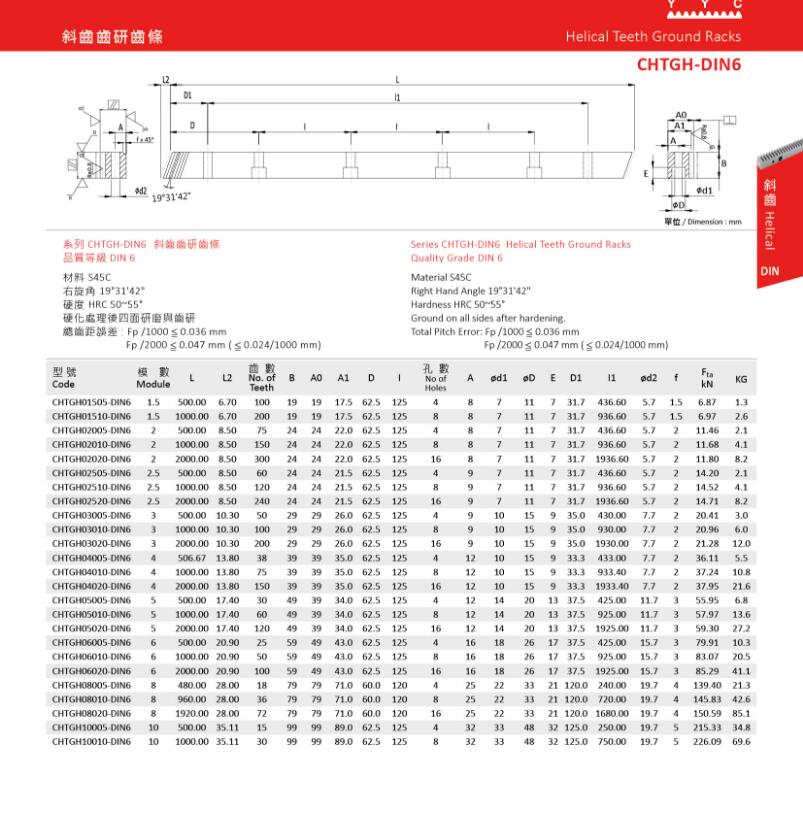

CHTGH-DIN6 斜齒齒研齒條













品質等級 DIN 6

系列 CHTGH-DIN6 斜齒齒研齒條

材料 S45C

右旋角 19°31'42"

硬度 HRC 50~55°

硬化處理後四面研磨與齒研

總齒距誤差:

Fp /1000 ≦ 0.036 mm

Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm)

型號與規格:

CHTGH01510-DIN6 19*19*1000L*M1.5

CHTGH02010-DIN6 24*24*1000L*M2

CHTGH02020-DIN6 24*24*2000L*M2

CHTGH03010-DIN6 29*29*1000L*M3

CHTGH03020-DIN6 29*29*2000L*M3

CHTGH04010-DIN6 39*39*1000L*M4

CHTGH04020-DIN6 39*39*2000L*M4

CHTGH05010-DIN6 49*39*1000L*M5

CHTGH05020-DIN6 49*39*2000L*M5

CHTGH06010-DIN6 59*49*1000L*M6

CHTGH06020-DIN6 59*49*2000L*M6

CHTGH08010-DIN6 79*79*960L*M8

CHTGH08020-DIN6 79*79*1920L*M8[/h3]
