品質等級 DIN 8

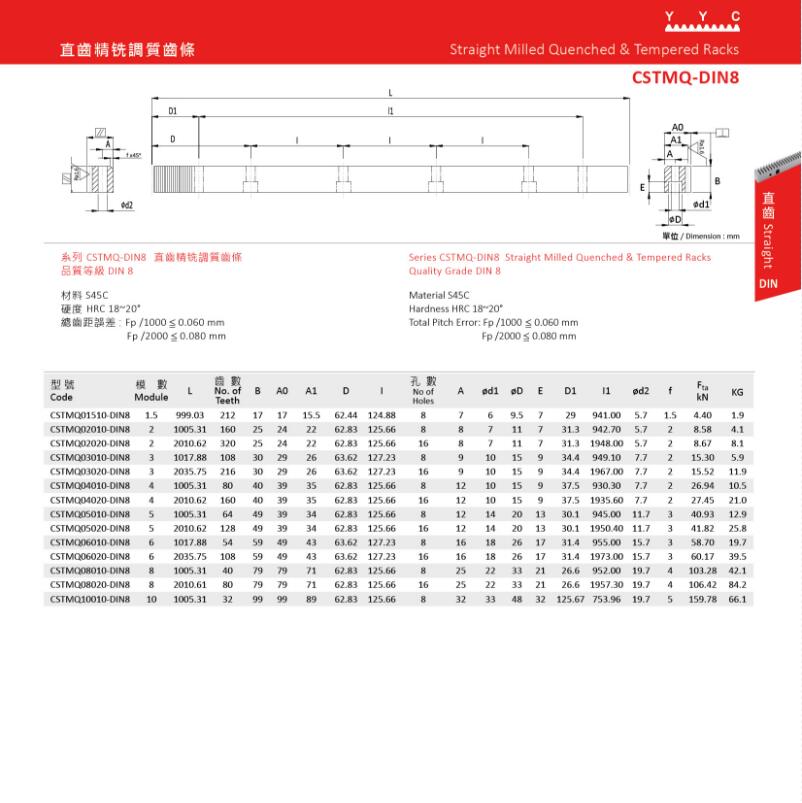

系列 CSTMQ-DIN8 直齒調質齒條

材料 S45C

硬度 HRC 18~20°

總齒距誤差:

Fp /1000 ≦ 0.060 mm

Fp /2000 ≦ 0.080 mm

型號與規格：

CSTMQ01510-DIN8 17*17*999.03L*M1.5

CSTMQ02010-DIN8 25*24*1005.31L*M2

CSTMQ02020-DIN8 25*24*2010.62L*M2

CSTMQ03010-DIN8 30*29*1017.88L*M3

CSTMQ03020-DIN8 30*29*2035.75L*M3

CSTMQ04010-DIN8 40*39*1005.31L*M4

CSTMQ04020-DIN8 40*39*2010.62L*M4

CSTMQ05010-DIN8 49*39*1005.31L*M5

CSTMQ05020-DIN8 49*39*2010.62L*M5

CSTMQ06010-DIN8 59*49*1017.88L*M6

CSTMQ06020-DIN8 59*49*2035.75L*M6

CSTMQ08010-DIN8 79*79*1005.31L*M8

CSTMQ08020-DIN8 79*79*2010.61L*M8

CSTMQ10010-DIN8 99*99*1005.31L*M10[/h3]
